0091-802-002

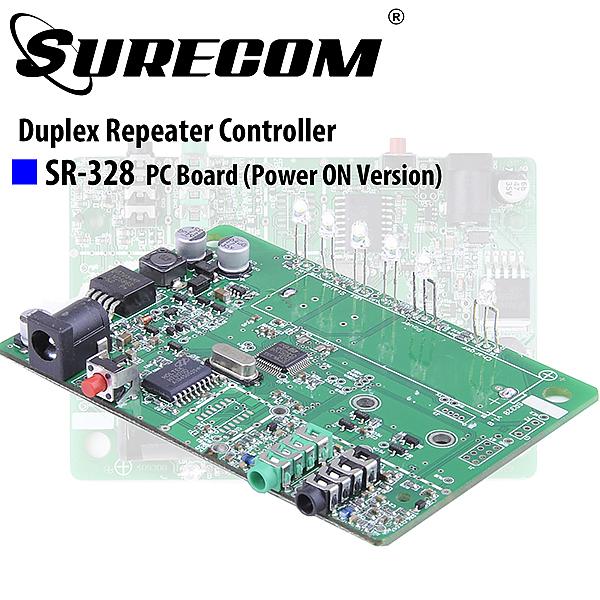

用於D.I.Y的SURECOM雙工中繼器控制器PC板

特徵

雙工中繼控制器D.I.Y. PC板
無線電範圍擴展器

PCB（與SR-328相同）是一種多功能且更便宜的設備，可連接任何手持或移動無線電。

通過我們的組裝，新一代幹線板等設備，內部結構設計更精細，外觀更具吸引力。除了可以提供跟隨接收器發射器的基本中繼器功能外，還具有簡單連接，為您提供更理想的雙向無線通話區域，使您在更大的工作區域內保持關係。

這是一個無線電雙工中繼控制器。它是一種易於操作且經濟高效且高度靈活的平台，用於設置具有移動無線電和手持無​​線電的雙向頻帶雙工中繼器。 。

SR-328有2個音頻端口輸入和輸出，用於連接移動和手持無線電。提供密碼保護的DTMF遠程控制功能。用戶可以通過DTMF遠程控制轉發器的ON或OFF。多LED顯示2無線電狀態

 - 為D.I.Y.use設計（紅色開關和電池無法使用PCB）
 - 始終在有直流電壓時通電（不通過手動開/關）
 - 最流行的手持無線電設備

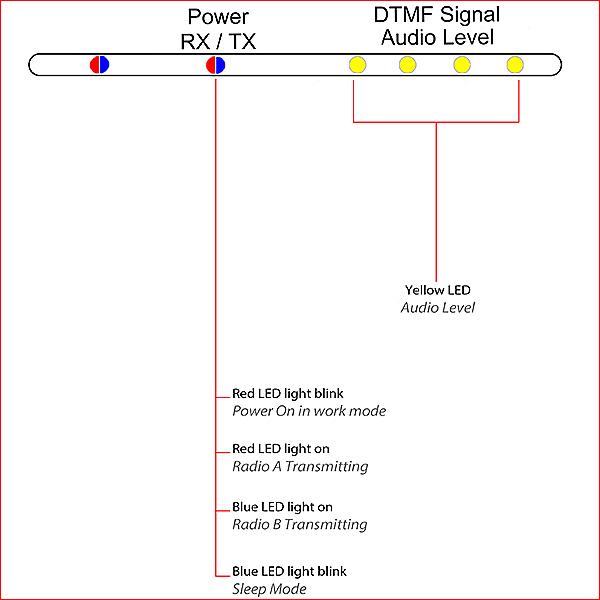

 - 多LED顯示2無線電狀態
 - 帶鏈接無線電的實時雙工中繼器
 - 允許用戶通過無線電更改DTMF遙控器密碼

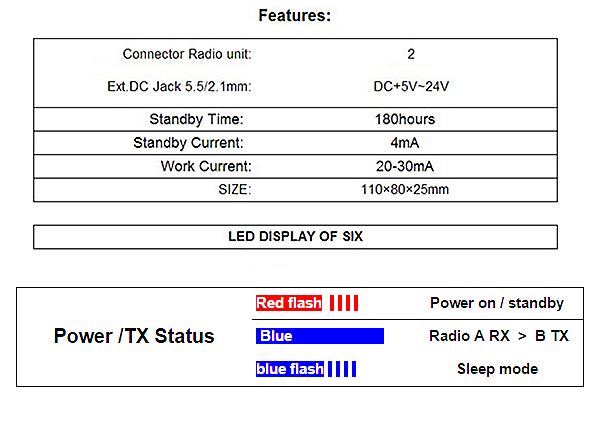

 - 外部DC 5~24V電源

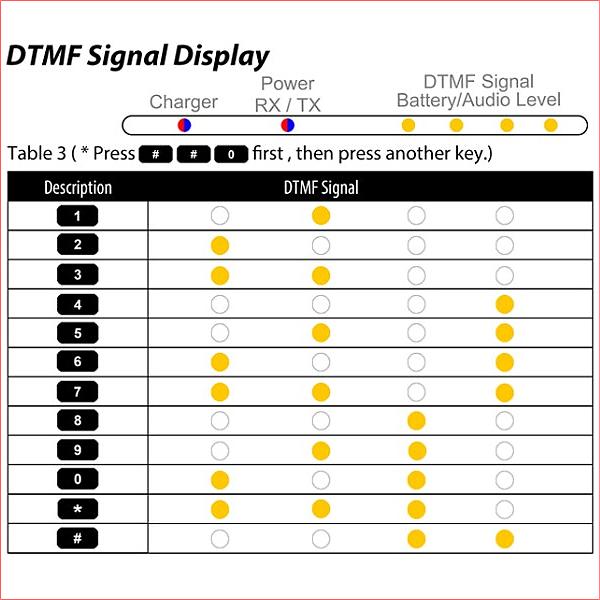

-DTMF遙控中繼器功能ON和OFF，帶密碼保護
 - 專業製造商低功耗。

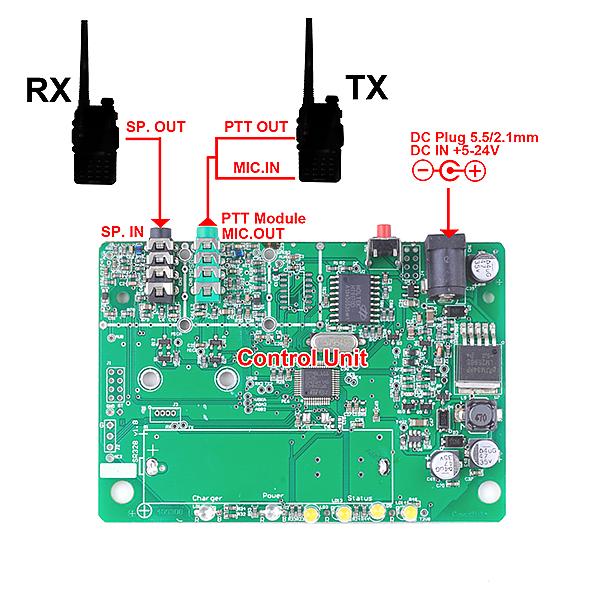

當無線電單元連接時，無線電單元上的接收信號將在另一個無線電單元上實時發送。 ，

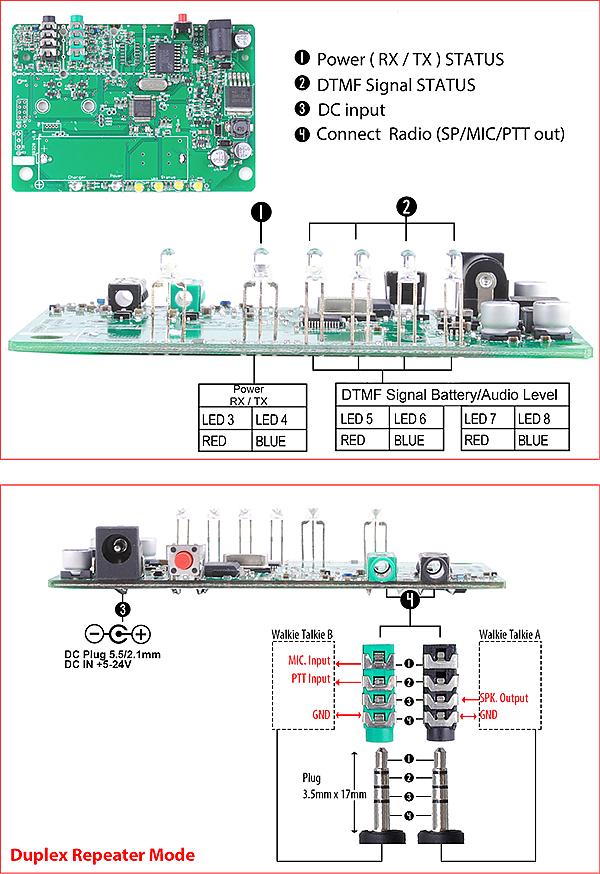

僅接收的無線電輸入
         B僅用於無線電傳輸的輸入

中繼器工作：
       1，上下行前向（和傳統中繼器）之間的頻率差，A機作為信號上行接收機，B機作為信號下行發射機。 為了達到繼電器的目的。

沒有雙工器（不推薦）：兩個手持單元連接到中繼站，如無人工作，兩個手機應分別使用兩個天線！ 兩個天線應垂直豎立！ 並嘗試拉開兩者之間的距離！ 至少不小於1-5米（建議：兩個距離越遠越好兩個天線。）

有雙工器（推薦）：分別使用連接到雙工器發射器和接收器天線輸出端子的兩個手機的“接頭”購買相應的頻率/功率雙工器，設置與手持單元相對應的頻率（頻率應該） 與雙工器一致）。 在雙工器情況下，中繼站只要需要連接天線！ 安裝天線時特別注意！

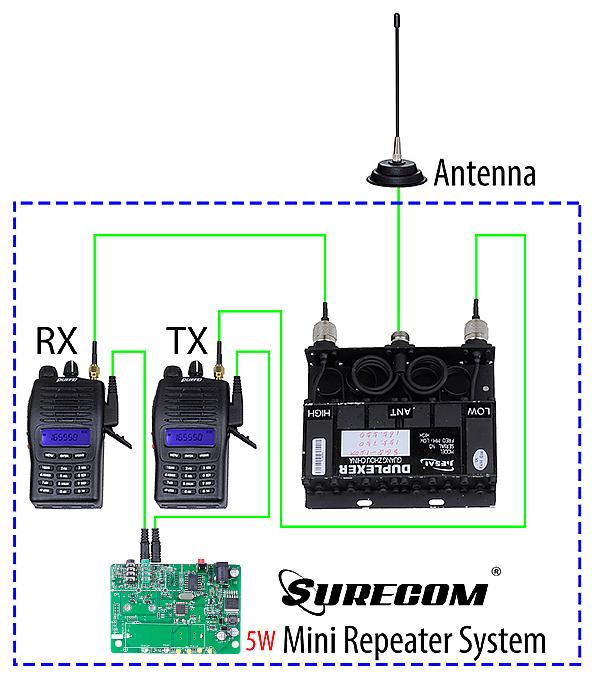

         e.g. This SR-328  connects Radio and Duplexer
