編號: SA-250
名稱: SURECOM天線分析儀SA-250132-173200-260400-519MHz

優惠價: HKD 1,300.00
貨幣單位:: HKD
可以寄往: 香港

 0
  詳情


 SURECOM SA-250132-173200-260400-519MHz   天線分析儀

SA-250天線分析儀專為測試,檢查,調整或修理天線和天線饋線。
主要,這些都是S.W.R. (駐波比)和阻抗測量儀器(矢量阻抗分析儀)。
易於使用的測量模式。讓SURECOM為專業人士和業餘愛好者的吸引力。這是很重要的是,在一個很寬的頻率範圍內的各種參數的圖形顯示是這些分析儀其顯著減少以調整天線所需要的時間的一個重要特徵。



规格:

型号.

SA-250

频率范围:

132-173Mhz / 200-260Mhz / 400-519MHz

连接器:

SMA-Female  (50 OHM)

射频输出功率:

1-1.5V(5 - 10dB)

频率阶跃:

0.1/1/10/100/1000KHz

V.S.W.R.范围:

1.00-19.99

ZRX 范围:

0-99.9

电池 :

3.7V 900mah ,Li-ion 14500

电压输入 :

DC5V> 500mA

频率稳定度:

<0.5PPM

大跨度的宽度:

0.54MHz/1.35MHz/2.7MHz/5.4MHz/10.8MHz/27MHz/54MHz/108MHz/216MHz/432MHz

充电器指示灯:

 双色 LED 时,会隐藏(不收费)有三个指令状态:

1)充电(红色);

2)充电是已完成(绿色)

3)电池故障(闪烁)

充电器插头:

标准的微型 USB 连接器

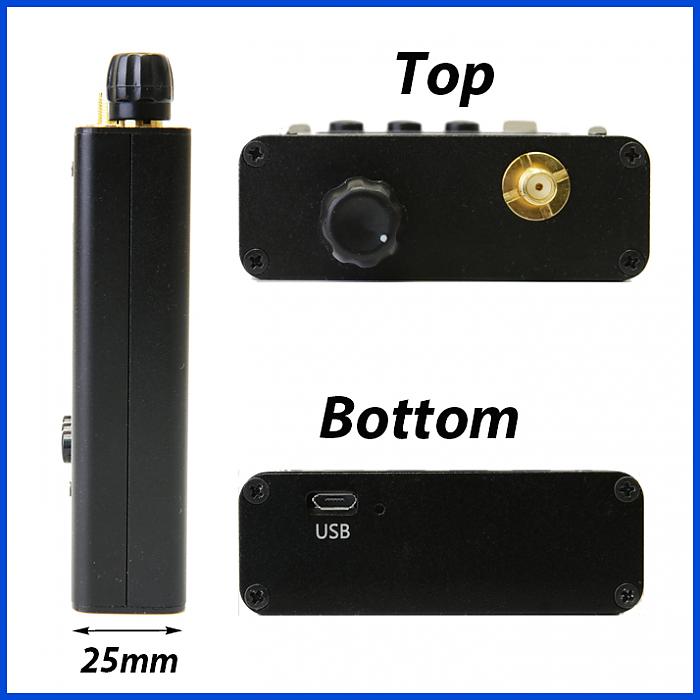

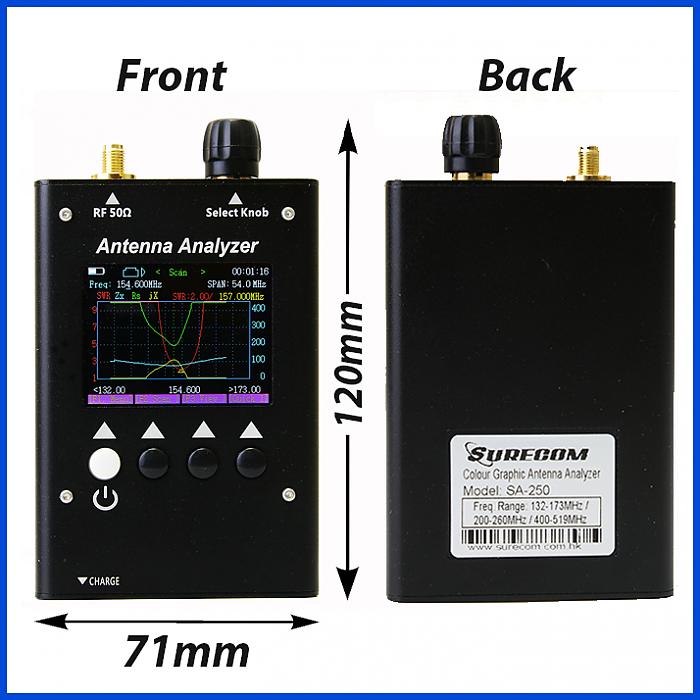

尺寸:

 70 x 120 x 25 毫米mm

彩色显示屏:

TFT LCD 320 x 240 pixels

重量:

172g



能源管理
电源:内置3.7V,900毫安时,尺寸的锂电池14500。
充电控制器:智能充电器,充电LED状态指示灯
电压监控:屏幕DVM,加上电池状态图标
充电器来源:任何USB端口,分析仪接受的Micro-USB插头
电源保护程序:自动关机定时器,自动运行/停止RFgenerator的ControlInterface
射频连接器:SMA-女,(可选PL-259,N型连接器需要适配器)
电池充电连接器:微型USB
屏幕:2.2英寸高输出彩色TFT
功能键:4钮,与屏幕上的(软菜单)标识符
调整:旋转编码器与压调谐步选择

重量和尺寸
案例:铝金属
尺寸:2.8“宽x4.0”(高)x1.0“深7厘米(x12cm×2.5厘米)
重量:6.1盎司(0.172公斤)

SURECOM SA-250132-173200-260400-519MHz   天線分析儀

1.0打开和关闭电源
      打开电源,按住白钮当点从留给角度消失。顶部菜单出现在屏幕上。
      关闭电源,你有2个方法:
                                 a)在主菜单页面,按住白色[F1]钮5秒。
                                 b)于主菜单页面,“电源关闭”旋转编码器,按[F2进入]

1.1功能选择(请参阅Pic.1)
      您可以转动旋钮选择您想要的功能,然后按[F2.Enter]钮。

2.0天线测试实例(扫描模式)(请参阅Pic.2)
     在顶部的菜单屏幕:旋转编码器上的“扫描”,按[F2扫描]频率模式测量按钮,进入扫描(扫描模式)屏幕。
     按[F.2扫描]按钮开始扫描操作。在扫描过程中,为了确保测量精度,每个频率将停留片刻。
     一个扫描周期大约需要1-2秒。一旦扫描完成后,将进入“存在”模式(结果)屏幕
     您可以在屏幕上的结果:只显示SWR曲线(因为默认设置SWR曲线只,曲线的Zx,卢比曲线,曲线JX禁用)
     您可以启用屏幕上的另一条曲线:在主菜单页面,在“的Zx”旋转编码器,按[F2键,进入]启用。 (请参阅Pic.1)
     其他的治疗将禁止断电时,如果想在未来实现,“保存”旋转编码器,按[F2 Enter]键保存设置。(请参阅Pic.1)

2.1移动CURSO标记:(请参阅Pic.3)
     查看对测量结果的具体参数的每次扫描曲线上的扫描频率点。
     按[F3.View]按钮启动视图操作模式。旋转编码器,白色的三角形曲线标记是举
     网点规模将显示在屏幕上,按下底部的变化点的规模,你必须点规模的模式选择,[点= X1] [点=×10] [点= X25]的3个选项。
     SWR满刻度将显示在屏幕上,压底改变图形绘制SWR,您有选择3个选项缩放模式,[SWR = X2] [SWR =×0.5] [SWR = X1。

2.2快速启动1扫描模式(请参阅Pic.4)
    快速查看在每个扫描曲线上的扫描频率点
     按下按钮[快速1]启动快速1操作模式。你有3个选项中选择扫描模式。
     按下按钮[F1扫描V1。 132至174的测定结果的具体参数的兆赫即可。
     按下按钮[F1扫描V2。 200至260的测定结果的具体参数的兆赫即可。
     按下按钮[F1扫描C]。 400至519的测定结果的具体参数的兆赫即可。

2.3快速启动2扫描模式:(请参阅Pic.5)
     快速查看每个扫描曲线上的全频段扫描频率点
     按[Q2]按钮开始快速运转2扫描模式。
     按[ScanFull]按钮开始3 BAND(132-174,200-260,400-519MHz)扫描操作模式。测量结果。后有2个选项
     模式选择。
     按[SCAN2马可福音]按钮读过的最好的SWR黄色三角形曲线标记。(操作跨度108MHz的)
     按[MoveCur]按钮,附近的最佳SWR黄色三角形曲线标记,将右手边。按再次移动左手边。

3.0天线测试实例(单模)(请参阅Pic.7)

在顶部的菜单屏幕:在“单”,按钮“F2”旋转编码器单频模式测量按钮,进入单(单次扫描模式)屏幕。
一,旋转编码器电位器输入中心频率,具体参考上面的操作“SCAN”扫描测量模式说明。
B,按“F2扫描”,开始扫描一次。
单频模式提供一个单一频率阻抗测量,基本参数的测量的频率被显示在屏幕上。和
以指示快速在屏幕上显示的条形和数字的形式。
扫描一次,将停止,直到你按下F2键扫描按钮或旋转编码器电位器输入中心频率。
在这种模式下,它可被用作一个精确的信号发生器,请参阅RF输出。



SURECOM SA-250132-173200-260400-519MHz   天線分析儀
 ALL PAGE FUNCTION

SURECOM SA-250132-173200-260400-519MHz   天線分析儀




包装包括:
1个SURECOM SA250(英文版)彩色图形天线分析仪
1个英文用户“手册
1个的Mirco USB充电电缆
1个AC适配器100-240V(取决于您所在的国家)


SA-250-surecom-analyzer

SA250_surecom_analyzer

SA250_surecom_analyzer

SA250_surecom_analyzer
