0014-0163

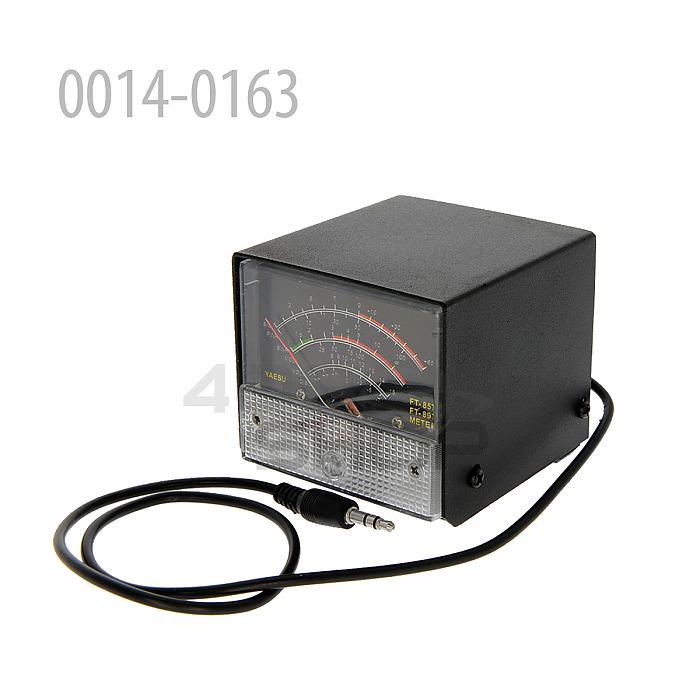

外接多功能擴展表駐波功率計 適用於 Yaesu FT-857,FT-897
*接收顯示設定*
1，長按[FUNC]鍵進入設置菜單，啟用擴展菜單。
2，旋轉[SELECT]調出設置菜單項No-060 [MTR ARX SEL]。
3，旋轉[DIAL]選擇外接儀表顯示內容：
-SIG：顯示輸入信號強度
-CTR：鑑別器中心表
-VLT：顯示電池電壓
-N / A：空白
-FS：在儀表插扣輸出滿刻度1mA的標准信號校準分離儀表
-OFF：關閉儀表板。
4，長按[FUNC]鍵保存設置並退出設置菜單。
*發射顯示設置*
1，長按[FUNC]鍵進入設置菜單，啟用擴展菜單。
2，旋轉[SELECT]調出設置菜單項No-061 [MTR ATX SEL]。
3，旋轉[DIAL]選擇外接儀表顯示內容：
-PWR：顯示發射功率
-ALC：顯示自動設定控制電壓
-MOD：顯示調製合理
-SWR：顯示駐波比
-VLT：顯示電源電壓
-N / A：空白
-OFF：關閉儀表板。
儀表在發貨時已經校準完畢（如需要校準），校準方法如下
1，長按[FUNC]鍵進入設置菜單，啟用擴展菜單。
2，旋轉[SELECT]調出設置菜單項No-060 [MTR ARX SEL]。
3，旋轉[DIAL]選擇FS。

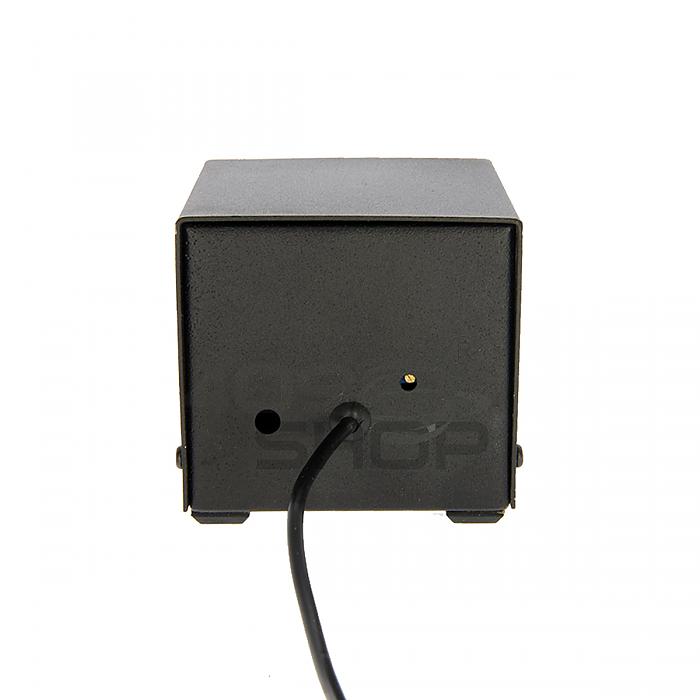

4，用小一字螺絲刀調整後部的校準調整孔，令表頭指針指向滿刻度。
5，校準完成！
產品內含:
1x 外接多功能擴展表駐波功率計 適用於 Yaesu FT-857,FT-897
查詢 請致電客戶服務熱線/Whatsapp: 97137424 / 電郵:cshk@409shop.net

|
