0023-0149

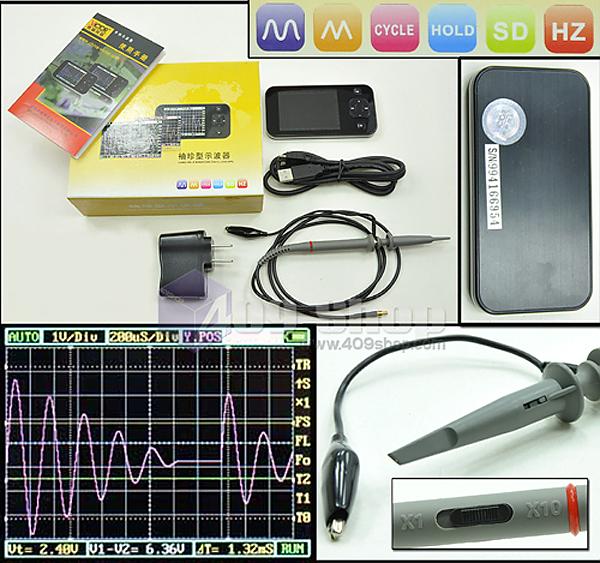

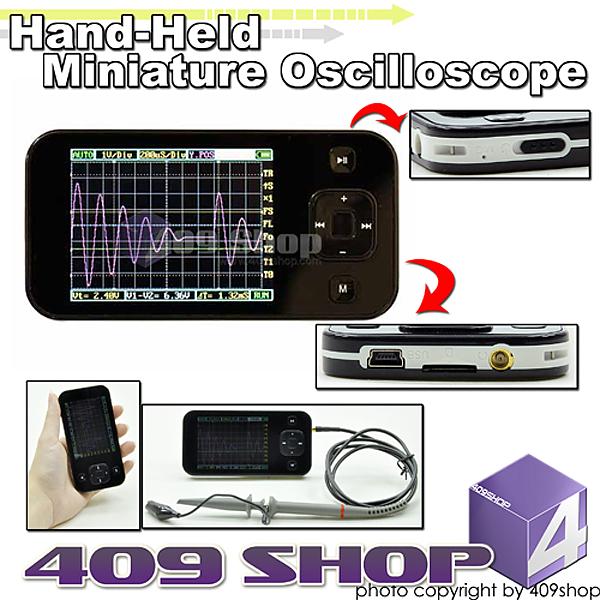

袖珍型示波器
概述
VICTOR101袖珍示波器是基於ARM Cortex-M3的相容的32位元平臺數位存儲示波器，配置320*240的彩色顯示幕，配有SD卡、USB介面和充電功能。體積小巧，操作簡單，使用方便。基本上可以滿足學校實驗、家電維修、一般的電子工程需求。
一般特
- 超便攜，重量輕
- 2.8“彩色顯示320 * 240
- Micro SD卡波形存儲
- 帶寬200kHz
- 1Msps採樣率
- 可以調整的測量標誌
- 多種觸發模式
- 內建測試信號
- USB充電電池
技術特徵
顯示 2.8" 彩色TFT LCD
顯示解析度 320x240
顯示色彩 65K
模擬帶寬 0-200kHz
最大採樣率 1Msps 12位
採樣存儲深度 4096 點
橫向靈敏度 1uS/Div~10S/Div（1-2-5步）
垂直靈敏度 10mV/Div~10V/Div（x1探頭）
0.5V/Div~10V/Div（x10探頭）
輸入阻抗 >500KΩ
最大輸入電壓 80Vpp（x1探頭）
耦合方式 直流
觸發模式 Auto, Norma
Single, None.Scan
自動測量 frequency, cycle, duty,
Vpp,Vram, Vavg,DC voltage
垂直精確測量游標
水準精確測量游標
上升/下降沿觸發
觸發游標
觸發靈敏度游標
保持/運行
測試信號內置 10Hz~ 1MHz (1-2-5 Step)
波形存儲 SD卡
PC連接介面 通過USB連接
充電方式 通過USB埠充電
尺寸 105毫米x 53毫米x8毫米
|
